Schuifpoort Insteekhaven Warten

Opdrachtgever: Knol Akkrum BV

Jaartal: 2023

Categorie: Machinebouw; Technisch ontwerp en Berekening

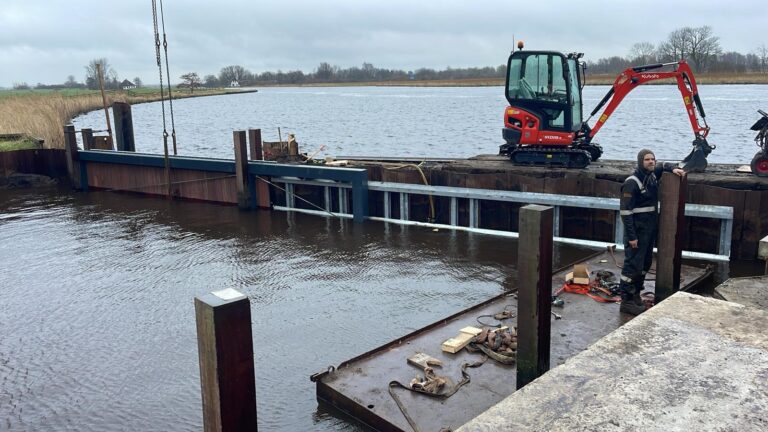

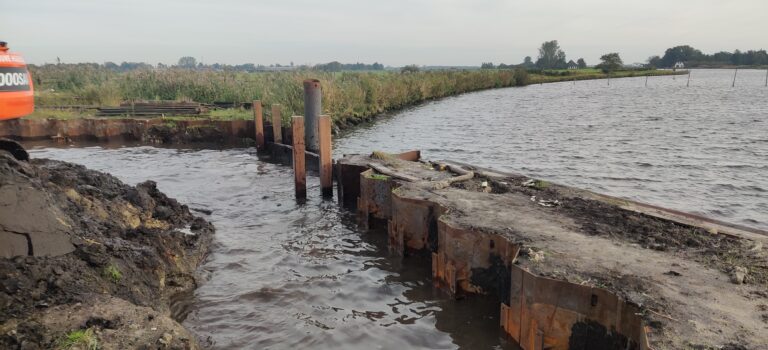

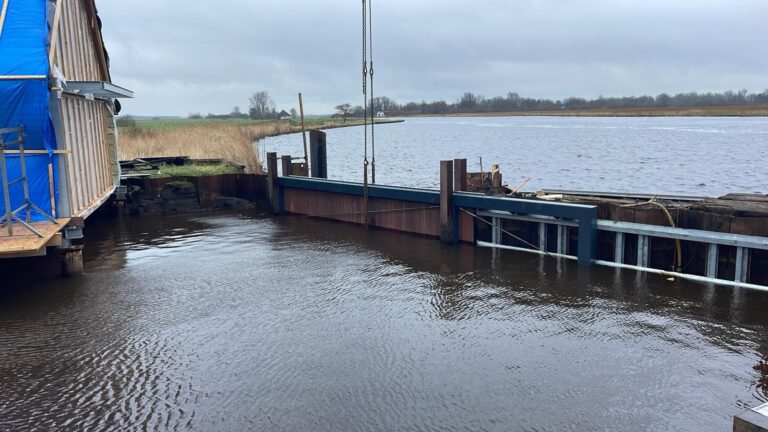

Voor Knol Akkrum BV heeft JCDV Engineering ondersteund bij het bedenken en ontwerpen van een elektrische schuifpoort welke een insteekhaven afsluit van het open water. Door de poort te sluiten wordt de golfslag in de haven geminimaliseerd welke ontstaat door passerend scheepvaart verkeer in het Prinses Margrietkanaal

Basis van het ontwerp was een constructieberekening welke door een constructeur was opgesteld. Dit is verder uitgewerkt tot een compleet uitvoeringsontwerp (UO) waarmee de poort in eigen beheer door opdrachtgever geproduceerd kon worden. Doormiddel van een geleideframe en speciaal gemaakte rollen beweegt de 10 meter lange poort door het water.  De aandrijving van de poort bestaat uit een elektromotor met rondsel en een tandheugel bevestigd op de deur. D.m.v een afstandsbediening kan de poort op afstand geopend en gesloten worden

Scope van het werk omvatte:

• Modelleren van de constructie
• Doorrekenen van de diverse onderdelen

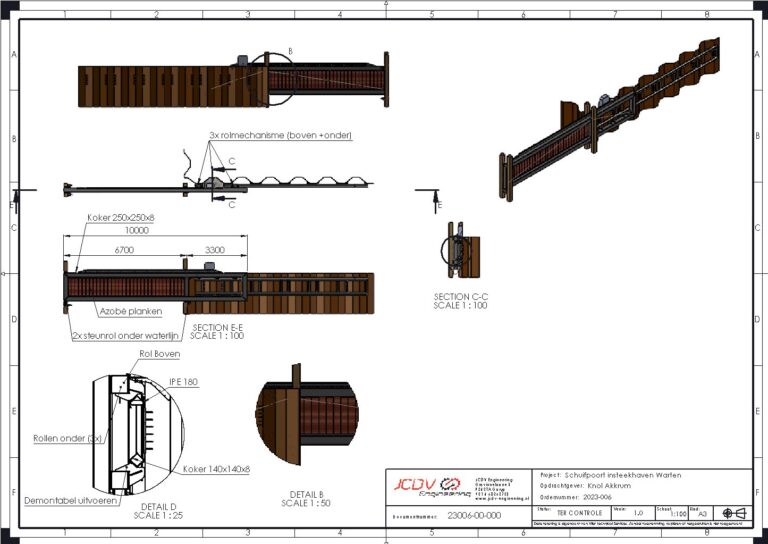

• Opstellen overzichtstekeningen t.b.v. communicatie eindklant
• Opstellen van compleet  UO tekeningenpakket t.b.v. de uitvoering
• Voorbereiden van de werkvoorbereiding (maken snijbestanden en bestellijsten)
• Projectbegeleiding en adviserende rol voor montage, productie en onderhoud
